接近开关中霍尔传感器的作用(霍尔传感器耐高压系列应用案例)
作者:阿尔法 来源: 日期:2023/5/9 17:07:52

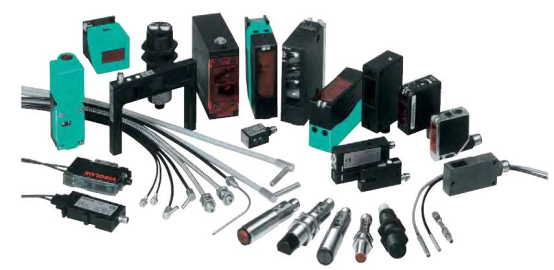

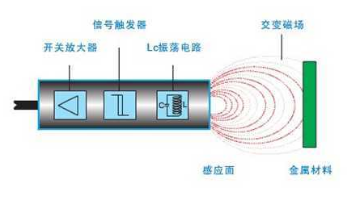

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动直流电器或给计算机(PLC)装置提供控制指令。接近开关是种开关型传感器(即无触点开关),它既有行程开关、微动开关的特性,同时具有传感性能,且动作可靠,性能稳定,频率响应快,应用寿命长,抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交/直流型。

霍尔元件是一种磁敏元件。当磁性物件移近霍尔开关时,开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化,由此识别附近有磁性物体存在,进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。


霍尔式接近开关因稳定性好、使用寿命长以及可靠性高等优点,被广泛应用自动化生产线上,用于充当自动控制系统的“眼睛”,还在航空、航天技术以及工业生产中都有广泛的应用。

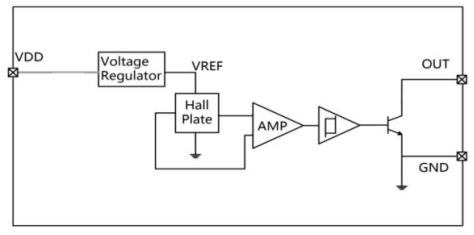

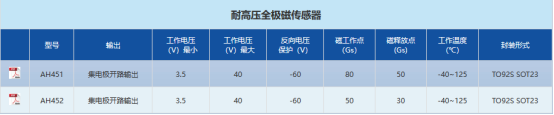

AH421/AH422/AH423/AH451/AH452耐高压双极霍尔开关传感器,均采用高压bipolar工艺制程,该芯片内部由电压稳压单元,霍尔电压发生器,差分放大电路,温度补偿电路,集电极开路输出电路组成。输入磁感应强度,输出为数字电压信号。可耐高电压冲击,具有极强的抗噪能力。工作温度范围为-40℃至125℃,工作电压从3.5V40V。适用于各种工业控制领域。


该系列IC提供TO92SSOT23-3L两种封装形式,且所有封装都符合RoHS标准。

产品特征

1工作电压从 3.5V 40V

2集电极开路输出

3工作温度范围-40℃~120℃

4电源引脚反向电压保护

5适用于自动化生产线和极端工业环境

6TO92S SOT23-3L 封装

典型应用

1)零部件自动化生产线

2)计数

3)接近检测
