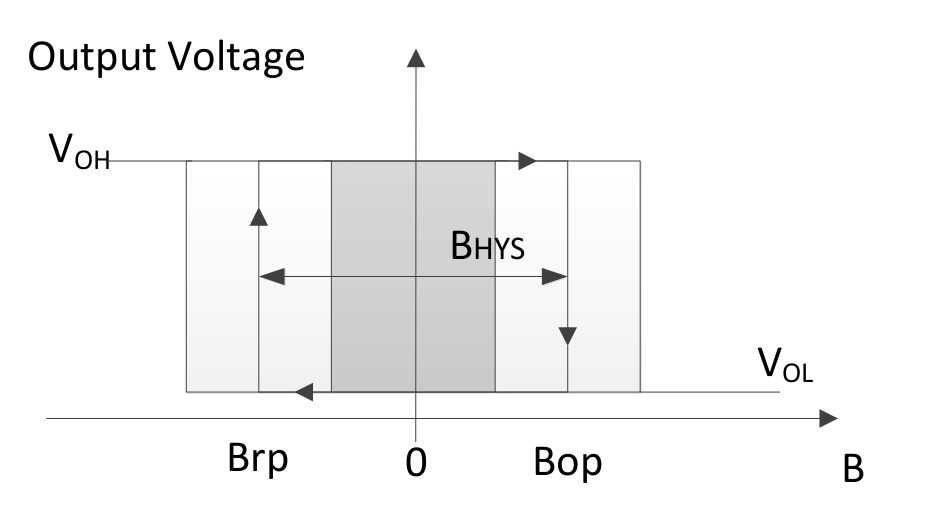

双极霍尔传感器需要两个电极来分别控制高电平和低电平。 此功能可与多极环形磁铁或其他类似结构一起使用，以创建不同的应用程序，例如无刷电机位置感应，速度里程表测量等。
| 耐高压双极磁传感器 | |||||||||
| 型号 | 输出 | 工作电压 （V）最小 |
工作电压 （V）最大 |
反向电压 保护（V） |
磁工作点 （Gs） |
磁释放点 （Gs） |
工作温度 （℃） |
封装形式 | |
 |
AH401 | 集电极开路输出 | 3.0 | 60 | -60 | 55 | -55 | - 40~150 | SOT23 TO92S |
|
AH401F | 集电极开路输出 | 3.0 | 60 | -60 | 45 | -45 | - 40~150 | SOT23 TO92S |
|
AH402F | 集电极开路输出 | 3.0 | 60 | -0.5 | 25 | -25 | - 40~150 | SOT23 TO92S |
|
AH402H | 集电极开路输出 | 3.0 | 60 | -60 | 25 | -25 | -40~150 | SOT23 TO92S |
|
AH401N | 集电极开路输出 | 3.0 | 60 | -60 | -45 | 45 | -40~150 | TO92S、SOT23-3L |
| BICMOS/BCD 双极磁传感器 | |||||||||
| 型号 | 输出 | 工作电压 （V）最小 |
工作电压 （V）最大 |
反向电压 保护（V） |
磁工作点 （Gs） |
磁释放点 （Gs） |
工作温度 （℃） |
封装形式 | |
|
AH501 | 开漏输出 | 2.7 | 30 | -20 | 9 | -9 | - 40℃~150℃ | SOT23,Small SOT23,TO92S |
|
AH502 | 开漏输出 | 2.7 | 30 | -20 | 25 | -25 | - 40℃~150℃ | SOT23,Small SOT23,TO92S |
|
AH504 | 开漏输出 | 2.7 | 30 | -20 | 73 | -73 | -40℃~150℃ | SOT23,Small SOT23,TO92S |
|
AH505 | 开漏输出 | 2.7 | 30 | -20 | 133 | -133 | -40℃~150℃ | SOT23,Small SOT23,TO92S |
|
AH541 | 两线电流型 | 3.0 | 30 | -20 | 43 | -43 | -40℃~150℃ | SOT23,Small SOT23,TO92S |
|
AH542 | 两线电流型 | 3.0 | 30 | -20 | 121 | -121 | -40℃~150℃ | SOT23,Small SOT23,TO92S |
|
AH513 | 开漏输出 | 2.7 | 30 | / | -73 | 73 | -40℃~150℃ | SOT23,Small SOT23,TO92S |
