霍尔开关是根据霍尔效应制作的一种元件，多用于传感器制备，强调借助半导体的敏感性优势进行导电类型、载流子浓度及载流子迁移率等重要参数的评估，其重点参考值为霍尔系数。在电动自行车用电机的发展过程中，各类传感器的运用越发普遍，客观推动了霍尔开关的应用，加以分析具有突出的现实意义。电动自行车用电机的参数一般是稳定的，因用电设备的功能在默认条件下保持不变，电动自行车用电机持续供电时的电压、电阻、电流均相对稳定。

工作原理

霍尔元件的应用，强调优化力矩传感器功能，使传感器借助某一个固定参数，形成作业的约束条件，在自行车尝试常规启动、行进时，该传感器获取目标对象(即电动自行车的电机)的转速信息，通过内置设备将物理变化转化为电信号，现对应信息的精确感知，结合既有参数，对电位差进行分析，以洛仑兹力作为添加参数，了解被测试多项的磁场强度。

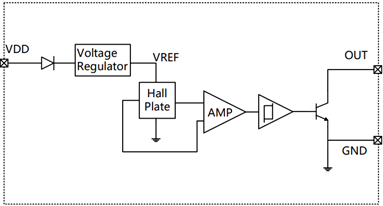

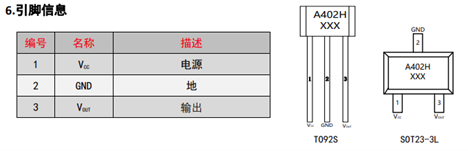

AH402H是一款耐高压双极霍尔开关芯片，采用高压bipolar工艺制程。该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。工作形式：输入磁感应强度，输出为数字电压信号。该芯片具有可耐高电压冲击，具有极强的抗噪能力；适用于各种电子消费类、汽车和工业控制等领域。提供TO92S直插封装，贴片SOT23-3L封装，且封装都符合RoHS标准。

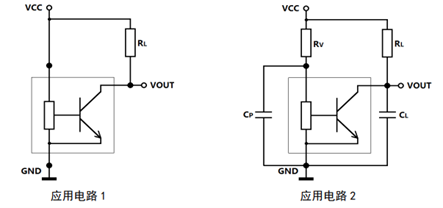

典型应用电路见下图中:应用电路1，其中RL=4.7kΩ，可应用与大多数电路。应用电路2，其中RV=100Ω，CP=4.7nF，RL=4.7kΩ，CL=1nF，应用于供电线上具有干扰或辐射干扰的电路，建议在电路中串联电阻RV和两个电容CP、CL，且将电阻和电容这些元器件尽量放置在接近芯片处。

应用领域

无刷直流电机换向

速度测量

计数

角位置检测

接近检测

适用于汽车和极端工业环境
