不间断电源(UPS)是将蓄电池(多为铅酸免维护蓄电池)与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。它主要用于给单台计算机、计算机网络系统或其他电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应，保证这些设备仪器的不间断运行，防止计算机数据丢失、电话通信网络中断或仪器失去控制。

不间断电源广泛应用于：矿山、航天、工业、通讯、国防、医院、计算机业务终端、网络服务器、网络设备、数据存储设备、应急照明系统、铁路、航运、交通、电厂、变电站、核电站、消防安全报警系统、无线通讯系统、程控交换机、移动通讯、太阳能储存能量转换设备、控制设备及其紧急保护系统、个人计算机等领域。

霍尔电流传感器主要适用于交流、直流、脉冲等复杂信号的隔离转换，通过霍尔效应原理使变换后的信号能够直接被DCS、AD、DSP、PLC、二次仪表等各种采集装置直接采集，具有响应时间快，电流测量范围宽精度高，过载能力强，线性好，抗干扰能力强等优点。

霍尔电流传感器可以直接将被测主回路电流转换成按线性比例输出的4～20mA直流电流信号。在应急配电间UPS配电柜蓄电池断路器下口安装一个霍尔电流传感器，它的作用可以将蓄电池浮充电流转化为可以被DCS模拟量卡件接受的4～20mA直流电流信号。

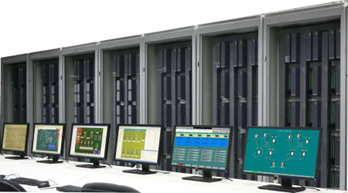

在中心控制室上位机中定义新接入的4～20mA模拟量输入通道进行参数量程、报警值以及历史趋势组态，并将其分配到相应控制器中。使用画面组态软件进行参数画面图形组态，下装程序，实现UPS蓄电池浮充电流的中心控制室远程监测功能。最后通过现场测量蓄电池浮充电流值与DCS人机界面显示浮充电流值相对比，确认DCS采集数值准确。

通过增设霍尔电流传感器实现了对无人平台UPS蓄电池浮充电流的采集，通过铺设电缆、中心控制室组态等实现了DCS对蓄电池浮充电流的远程在线监控，加强了对无人平台重要设备的管理。

西安中科阿尔法电子科技有限公司AH950系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和DC-DC转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。

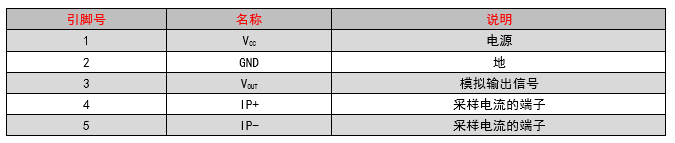

AH950输出电压由低偏移、斩波稳定的BCDMOS霍尔IC提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。当施加的外部电流流过传导路径(从引脚4到引脚5)时，芯片的输出具有正斜率(>VOQ)。该传导路径的内部电阻典型值为120uΩ,可实现低耗能。导电路径的端子(引脚4和引脚5)与信号端(引脚1至3)电气隔离。这使得AH950电流传感器模组可以在电流检测应用中使用，而无需使用其他昂贵的隔离技术。

AH950系列所有引脚均镀锡，封装材料不含铅，符合RoHS标准。

产品功能

（1）快速的输出阶跃响应时间：4μs

（2）单电源供电：4.5～5.5V

（3）120kHz信号带宽

（4）零磁滞

（5）内部导体电阻:120μΩ

（6）输出电压：2.5V或50%VCC

（7）极其稳定的静态输出电压

（8）工作温度：-40℃～150℃

（9）检测范围：±50A，±100A，±150A，±200A

（10）安规相关认定：（UL Ready）

（11）介电强度：4800Vrms 1min

（12）隔离工作电压：990 VDC or VPK，680Vrms

（13）电气间隙：5.2mm

（14）爬电距离：7.2mm

（15）封装形式：CB-2-3（PFF）

产品应用

 UPS（不间断电源）、电机相位和轨电流检测、直流电源、过流保护、中低功率变频器电流检测、充电器和转换器
