霍尔传感器在计数跳绳上的应用
作者:阿尔法 来源: 日期:2023/7/18 16:51:11

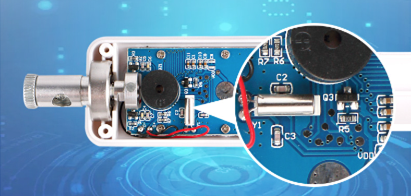

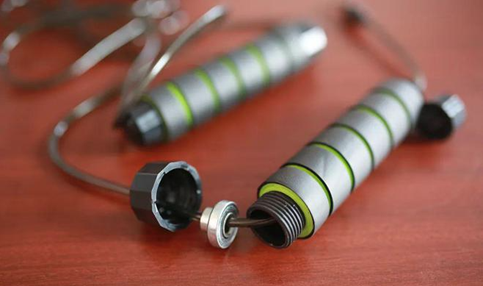

计数跳绳做为一种目前比较流行的智能计数的远动器材,其原理主要采用齿轮转动机械计数的原理,通过霍尔磁性开关元件来实现计数功能,但由于计数跳绳采用电池供电,对霍尔开关的功耗和响应速度要求较高。

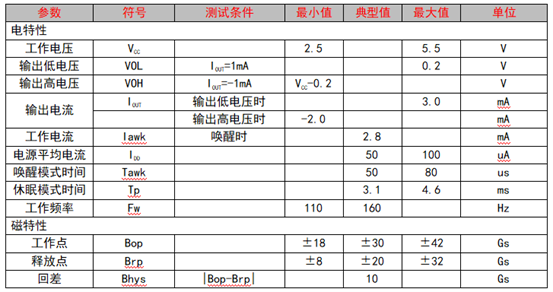

针对智能跳绳磁控计数应用,本文推荐国产中科阿尔法品牌的低功耗高灵敏度全极霍尔开关AH464,该芯片可替代美国SECSS1331 / SS1376 / SS1438 / SS109,内部集成电压调节器、霍尔电压发生器、小信号放大器、斩波稳压器、施密特触发器和CMOS输出驱动器,具有温度稳定性好、抗应力强、灵敏度高等特点,以下是AH464霍尔开关主要性能参数:

1)工作电压从2.5V5.5V

2)输出电流5mA

3)推挽输出

4ESD性能可达±6kV

5)微功耗电池供电应用

6)工作温度范围-40~85

7TO92SSOT23-3L封装,均符合RoHS标准

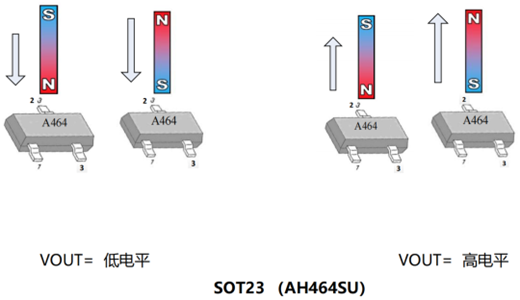

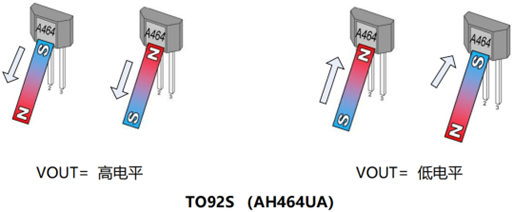

磁控计数基本原理是磁通量大于工作点时,输出低电平;当磁通量小于释放点时,其输出高电平,通过高低电平切换完成计数功能。如下图TO92S封装芯片南极敏感,SOT23反封装则北极敏感:



AH464输入磁感应强度,输出为数字电压信号。可耐高电压冲击,具有极强的抗噪能力。从以上霍尔开关性能参数可以看出,中科阿尔法的双极锁存霍尔开关AH464响应速度快、可靠性高,适合磁控跳绳等需要高频计数的应用。以下是AH464的典型应用电路:

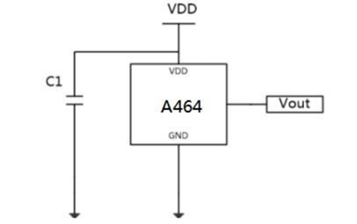

AH464典型应用电路

除了上述功耗、响应速度等方面的优势,AH464性价比更高,同时还具有更好的供货周期和免费快速样品支持,是智能计数跳绳等消费级产品磁控霍尔开关的优秀选择。
