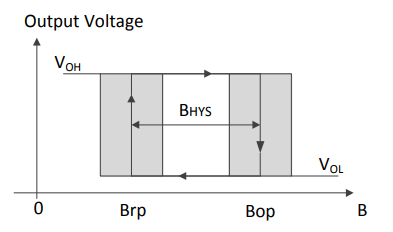

单极霍尔传感器只需要一个磁极控制。 当磁体接近时,它输出低电平。 当移出磁极时,它输出高电平, 该特征可以与单个磁体或其他类似结构匹配以创建不同的应用,例如接近开关,速度检测,水流感应,非接触式定位等。
耐高压单极磁传感器 | |||||||||
型号 | 输出 | 工作电压 (V)最小 |
工作电压 (V)最大 |
反向电压 保护(V) |
磁工作点 (Gs) |
磁释放点 (Gs) |
工作温度 (℃) |
封装形式 | |
![]() |
AH421 | 集电极开路输出 | 3.5 | 40 | -0.3 | 60 | 40 | - 40~125 | SOT23 TO92S |
![]() |
AH431 | 数字电流输出 | 3.8 | 60 | -60 | 85 | 60 | - 40~125 | SOT23 TO92S |
![]() |
AH422 | 集电极开路输出 | 3.5 | 40 | -0.3 | 30 | 20 | -40~125 | SOT23 TO92S |
![]() |
AH423 | 集电极开路输出 | 3.5 | 40 | -0.3 | 120 | 80 | -40~125 | SOT23 TO92S |
![]() |
AH424 | 集电极开路输出 | 3.5 | 40 | -0.3 | 90 | 50 | -40℃~125℃ | SOT23 TO92S |
BICMOS/BCD 单极磁传感器 | |||||||||
型号 | 输出 | 工作电压 (V)最小 |
工作电压 (V)最大 |
反向电压 保护(V) |
磁工作点 (Gs) |
磁释放点 (Gs) |
工作温度 (℃) |
封装形式 | |
![]() |
AH503 | 开漏输出 | 2.7 | 30 | -20 | 55 | 35 | - 40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH543 | 两线电流型 | 3.0 | 30 | -20 | 77 | 97 | - 40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH544 | 两线电流型 | 3.0 | 30 | -20 | 40 | 60 | - 40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH545 | 两线电流型 | 3.0 | 30 | -20 | 60 | 40 | -40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH506 | 开漏输出 | 2.7 | 30 | -20 | 187 | 173 | -40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH507 | 开漏输出 | 2.7 | 30 | -20 | 283 | 239 | -40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH508 | 开漏输出 | 2.7 | 30 | -20 | -55 | -35 | -40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH509 | 开漏输出 | 2.7 | 30 | -20 | 35 | 55 | -40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH510 | 开漏输出 | 2.7 | 30 | -20 | 121 | 71 | -40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH546 | 两线电流型 | 3.0 | 30 | -20 | 97 | 77 | -40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH511 | 开漏输出 | 2.7V | 30V | -20 | 71 | 127 | -40~150 | SOT23,Small SOT23,TO92S |
![]() |
AH512 | 单极开关 | 2.7V | 30V | -20 | 25 | 11 | -40~150 | SOT23,Small SOT23,TO92S |
