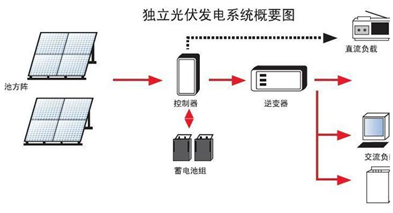

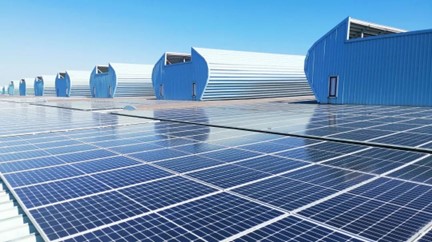

光伏发电系统（photovoltaic generation system），简称光伏（photovoltaic），是指利用光伏电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统。

光伏发电系统中，核心功能模块为光伏逆变器（PV inverter或solar inverter），它可以将光伏（PV）太阳能板产生的可变直流电压转换为市电频率交流电（AC）的逆变器，可以反馈回商用输电系统，或是供离网的电网使用。光伏逆变器是光伏阵列系统中重要的系统平衡（BOS）之一，可以配合一般交流供电的设备使用。

其中，霍尔电流传感器在光伏逆变器中的电流测量和转换方面发挥了重要作用。在光伏逆变器中，霍尔电流传感器可以测量光伏电池板的输出电流，并将其转换为交流电信号。霍尔电流传感器的精度和稳定性直接影响到逆变器的输出质量和效率。通过使用霍尔电流传感器，逆变器可以实现高精度、高稳定性的电流测量和转换，从而提高光伏发电系统的效率和稳定性。

AH910W是一款高性能霍尔效应的隔离式线性电流传感器芯片，可以更为有效地测量交流（AC）或者直流（DC）电流，可广泛应用于工业，商业和通信系统中的交流或直流电流检测。

AH910W系列内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流回路导线，当采样电流流经主电流回路时，其产生的磁场在霍尔电路上感应出相应的电信号，经过信号处理电路输出电压信号，使得产品输出严格地与被测电流值成比例。

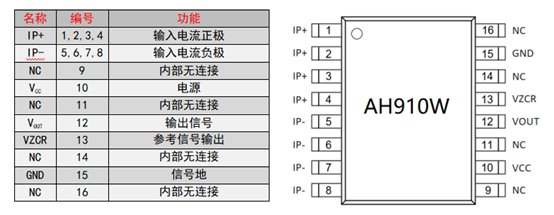

线性霍尔电路基于BCD工艺的低偏移，斩波稳定的霍尔芯片可提供精确的比例电压，该电压在制造时会被精确校准。当施加的电流流过内部电流传导路径（从引脚123和4到引脚5,6,7和8）时,芯片的输出具有正斜率（＞VOQ）。该导电路径的内部电阻典型值为0.75mΩ,可实现低耗能。导电路径的端子（引脚［至8）与信号线（引脚9至16）电气隔离。这使得AH910W电流传感器IC可以在高端电流检测应用中使用，而无需使用其他昂贵的隔离技术。该系列向客户提供S0P16W封装，该封装符合RoHS要求。

产品功能

工作电压：4.5V～5.5V

静态共模输出点：2.5V或者50%VCC

测量范围宽：±30A/±40A/±50A/±60A/±70A/±80A/60A/70A/80A

高带宽：120kHz；

输出响应时间：4μs（典型值）；

自带参考输出：2.5V

安规相关认证：UL Ready

介电强度：4800Vrms 1min

隔离工作电压：1097Vrms，1550VDC or VPK，

电气间隙：7.5mm

爬电距离：8.2mm

符合RoHS规定：（EU）2015/863

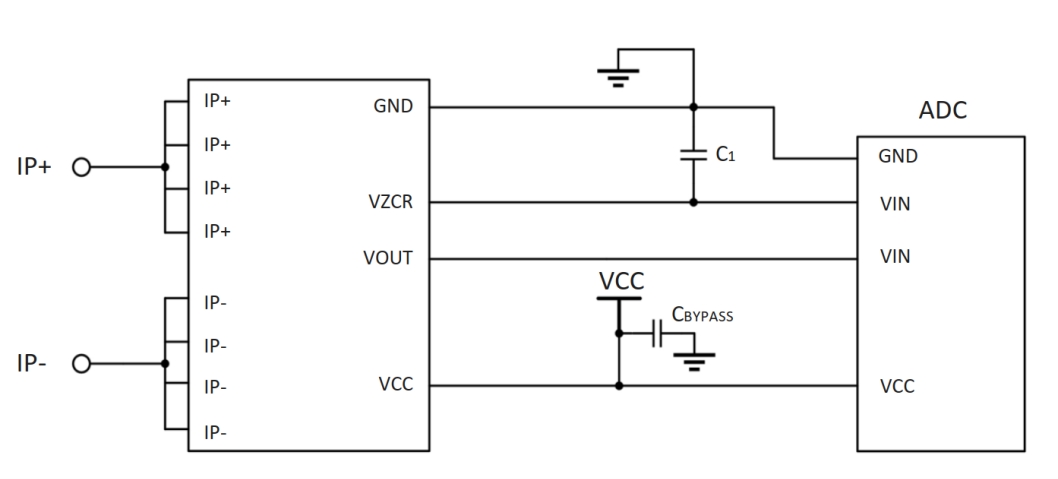

典型应用电路

CBYPASS=0.1uF旁路电容器应放置在AH910W的"电源-地"附近。C1推荐470pF, C2、C3推荐1nF。

AH910W具有"参考信号输出"端，既可以使用单端输岀也可以使用差分输出方式与ADC或者运放接口。

应用领域

中低功率变频器电流检测

电机相机和轨电流检测

组串式光伏逆变器电流检测，MPPT电流检测

充电器、转换器

直流电源

过流保护

不间断电流源（UPS）
