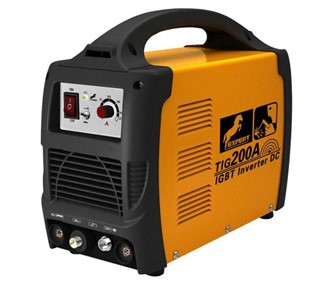

电流传感器是一种电流检测传感器，可以在电焊机电源中起到检测电流的作用。在电焊机中，电流传感器可以通过检测电流的大小和方向来控制电焊机的输出电流，从而保证焊接质量和稳定性。

电流传感器在电焊机电源中的作用如下：

（1）控制电焊机输出电流。在电焊过程中，如果输出电流过大或过小，都会影响焊接质量和稳定性。因此，必须通过控制电焊机的输出电流来达到理想的焊接效果。

（2）保护电焊机和焊接工件。如果电流过大，电焊机的电路可能会受到过载损坏；如果电流过小，焊接工件可能会出现焊缝不牢固、气孔和裂纹等质量问题。因此，必须通过控制电流来保护电焊机和焊接工件。

（3）提高焊接效率。在电焊作业中，焊接效率是非常重要的。如果焊接效率低，不仅会增加生产成本，还会延长生产周期。因此，必须通过提高焊接效率来降低生产成本和缩短生产周期。电流传感器可以通过控制电流来提高焊接效率。

（4）提高焊接质量。焊接质量是电焊过程中最重要的因素之一。如果焊接质量不好，会导致焊接工件的质量下降，从而影响产品的使用寿命和安全性。因此，必须通过控制电流来提高焊接质量。

总之，电流传感器在电焊机电源中具有非常重要的作用。它可以通过检测电流的大小和方向来控制电焊机的输出电流，保护电焊机和焊接工件，提高焊接效率和质量，从而为电焊工作提供更加稳定和高效的保障。

AH950系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和DC-DC转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。

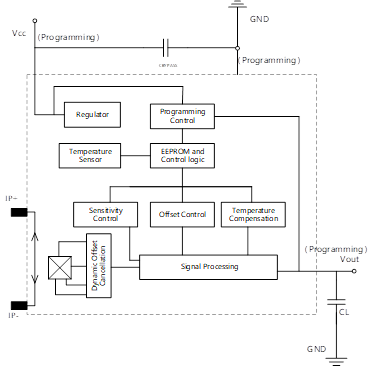

AH950由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（0.12mΩ）电流导体路径（位于模具表面附近）组成。流经此导体路径时的外加电流会产生一个磁场，芯片会将其转换为与输入电流成比例的电压信号输出。

AH950输出电压由低偏移、斩波稳定的BCDMOS霍尔IC提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。当施加的外部电流流过传导路径(从引脚4到引脚5)时，芯片的输出具有正斜率(>VOQ)。该传导路径的内部电阻典型值为120uΩ,可实现低耗能。导电路径的端子(引脚4和引脚5)与信号端(引脚1至3)电气隔离。这使得AH950电流传感器模组可以在电流检测应用中使用，而无需使用其他昂贵的隔离技术。

AH950系列所有引脚均镀锡，封装材料不含铅，符合RoHS标准。

产品功能

快速的输出阶跃响应时间：4μs

单电源供电：4.5～5.5V

120kHz信号带宽

零磁滞

内部导体电阻:120μΩ

输出电压：2.5V或50%VCC

极其稳定的静态输出电压

工作温度：-40℃～150℃

检测范围：±50A，±100A，±150A，±200A

安规相关认定：（UL Ready）

介电强度：4800Vrms 1min

隔离工作电压：990 VDC or VPK，680Vrms

电气间隙：5.2mm

爬电距离：7.2mm

封装形式：CB-2-3（PFF）

产品应用

UPS（不间断电源）、电焊机、电机相位和轨电流检测、直流电源、过流保护、中低功率变频器电流检测、充电器和转换器
