霍尔传感器在新能源汽车座椅上的应用
作者:阿尔法 来源: 日期:2023/8/3 16:02:13


随着汽车工业的发展及其电子化程度的不断提高,传统的需手动调节座椅已经逐渐被替代,霍尔传感器和电机的使用让驾驶者轻松的实现了对座椅位置的自动控制和调节。座椅的舒适性是影响用车体验的一个非常直观因素,座椅位置的调节能为驾驶者提供舒适、便于操作或休息的人体姿态。


汽车的电动座椅主要由内部电机、霍尔传感器、座椅位置调节机构、电机驱动电路和单片机组成。其中,电机与座椅位置调节机构相连组成动力部分;而单片机则分别与电机控制电路和霍尔传感器相连组成自动控制部分。在以上各部分中,霍尔传感器能够对电机外部转轴进行测量,并将脉冲信号传送给单片机。单片机通过对脉冲信号的计数便能够获得与之有关的电机转动信息,也即座椅的当前位置信息。当座椅调节到位关闭电机后,单片机能够将此位置对应的脉冲数存储起来。


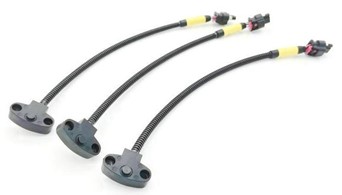

特征

固态非接触霍尔效应磁感应使该设备能够通过灰尘、污垢和碎屑进行感应,从而提高可靠性和产品寿命

潜在的运输应用

重型卡车、公共汽车、农业和建筑机械中的变速器速度传感材料搬运、农业和施工机械中的车轮速度检测。

重型卡车、公共汽车、农业和建筑机械中的车辆动力传动系和混合动力发动机中的电机速度传感器。

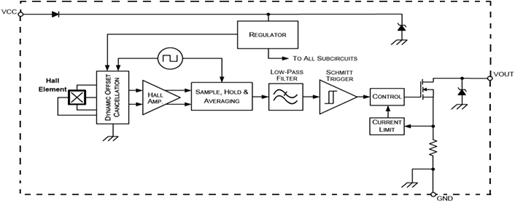

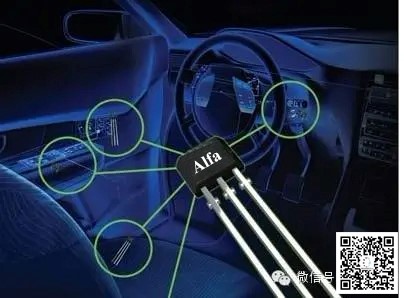

AH502是一款基于BCDMOS技术设计的高灵敏度双极霍尔开关芯片。芯片包括温度补偿、比较器和输出驱动器。此外,机械应力对芯片的磁性参数影响很小。

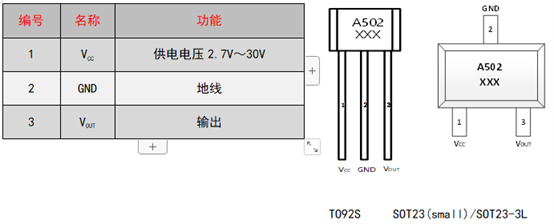

该系列芯片传感器适用于工业环境和汽车应用,环境温度范围为-40℃~150℃,电源电压范围为2.7V30VAH502有三种封装形式:TO92SSOT23(small)SOT23-3L,且封装符合RoHS标准,产品已通过AEC-Q100认证。

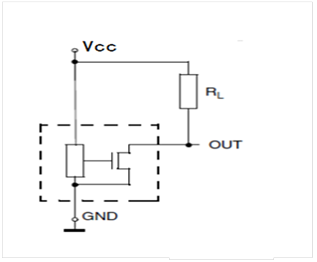

典型应用电路请见典型应用电路1


典型应用电路1

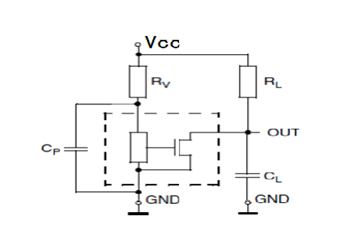

对于供应线上有干扰的应用,或辐射干扰,一个串联电阻器RV和两个电容器CPCL都放置在传感器附近,建议(见典型应用电路2)。例如:RV=100Ω,CP10nFCL4.7nFRL是开漏上拉电阻器,必须放置在主机控制器的输入端附近启用断线检测。


典型应用电路2

产品功能

1AEC-Q100 Grade 0 汽车级认证

2)工作电压:2.7V30V

3ESD:±12kV

4)有较强的机械应力抑制能力

5)温度范围:-40℃~150

6)温度升高引起的磁通密度的降低由内置负温度系数来补偿

7)电源引脚具有电压保护

8)适用于汽车和工业

应用领域

1)速度和RPM传感器

2)直流电动机、电机和风扇控制、机器人控制

3)近距离传感器、位置传感器

4)安全扣带、引擎盖、后备箱门锁

5)天窗/活顶/后挡板/提升门启动

6)刹车/离合器踏板

7)新能源汽车座椅

8)电动助力转向系统(EPS)

9)变速器换挡

10)刮水器电机
